Màu sắc: | Màu đen | Kích thước (W x D x H): | 600 mm x 600 mm x 2000 mm |
---|---|---|---|
Trọng lượng: | 56 kg | nner Rack & Space: | 34 U, giá đỡ 19 inch |
Mức độ bảo vệ: | IP20 (EN 60529) | Chế độ làm mát: | Bức xạ nhiệt tự nhiên |
Điểm nổi bật: | Tủ viễn thông trong nhà 1200A,Tủ viễn thông trong nhà 2000mm |
Dễ dàng lắp đặt & bảo trì Tủ điện viễn thông
Giới thiệu

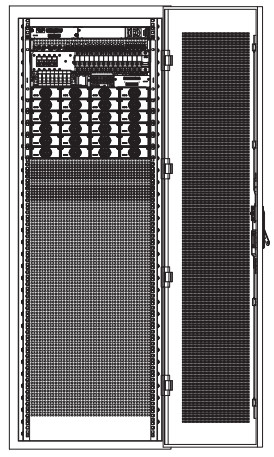

Tủ điện viễn thông trong nhà dòng EC1000 là thế hệ nền tảng mới được thiết kế để phù hợp với nhu cầu của khách hàng, cấu hình linh hoạt và
hỗ trợ nhiều ứng dụng.Khoang thiết bị dành không gian giá 19 inch cho các thiết bị khác.Tủ rất phù hợp với nguồn điện,
pin và thiết bị viễn thông.
Đặc trưng
-Kích thước nhỏ, dễ dàng triển khai
- Thiết kế nhỏ gọn để lắp đặt thiết bị
- Chức năng quản lý pin thông minh giúp kéo dài tuổi thọ pin
- Dễ dàng lắp đặt và bảo trì bằng thiết kế cửa trước
- Phạm vi đầu vào DC hoạt động rộng
- Cách ly hoàn toàn điện
- Quy trình theo dõi điểm năng lượng tối đa nâng cao
- Hỗ trợ giao tiếp CÓ THỂ
- Giao thức mở của giao diện bảo trì
- Thiết kế chống trộm
Các tình huống
- Trong nhà
- Hệ thống kết hợp năng lượng mặt trời / diesel / lưới điện
Đặc điểm kỹ thuật chung
Hệ thống | Kích thước (W x D x H) | 600 mm x 600 mm x 2000 mm |
Trọng lượng | 56 kg (không có mô-đun chỉnh lưu và pin) | |
Chế độ cài đặt | Lắp đặt sàn xi măng trong nhà | |
Chế độ cáp | Từ trên xuống | |
Chế độ bảo trì | Từ phía trước | |
Chất liệu tủ | Thân tàu, khung bên trong và đế: thép | |
Màu tủ | Đen: RAL 9004 | |
Chi tiết đầu vào cáp | Đầu vào cáp từ đầu tủ | |
Đầu vào | Đầu vào AC | 200-277 / 346-480VAC, Ba pha;50 / 60Hz, tối đa 35A |
Đầu vào DC | -40V ~ -60VDC;tối đa 200A | |
Đầu ra | Vôn | -48VDC |
Dung tích | 1200A tối đa | |
Phân phối đầu ra | LLVD | 63A × 3, 32A × 2, 16A × 1 |
BLVD | 80A × 2, 32A × 2 | |
Cabin thiết bị | Giá đỡ & Khoảng trống bên trong | 34 U, giá đỡ 19 inch |
Mức độ bảo vệ | IP20 (EN 60529) | |
Chế độ làm mát | Bức xạ nhiệt tự nhiên | |
Môi trường | Nhiệt độ hoạt động | -10 ºC đến +45 ºC |
Nhiệt độ bảo quản | -40 ºC đến +70 ºC | |
Độ ẩm tương đối hoạt động | 5% đến 95% (không ngưng tụ) | |
Độ cao | 0 đến 4000 m (1 ºC trên 200 m nhiệt độ giảm từ 2000 đến 4000 m) |
Ghi chú: MPPT: Theo dõi điểm điện tối đa;HFSM: Mô-đun chuyển đổi tần số cao
