| Nguồn gốc: | Dongguan China |
|---|---|
| Hàng hiệu: | LionRock |
| Số mô hình: | TEP 200H1 / 48 |
| Số lượng đặt hàng tối thiểu: | đàm phán |
| Giá bán: | negotiate |
| chi tiết đóng gói: | ĐÓNG GÓI XUẤT KHẨU |
| Thời gian giao hàng: | đàm phán |
| Điều khoản thanh toán: | TT |
| Kích thước: | 483 mm x 400 mm x 312 mm | Trọng lượng: | 28 kg |
|---|---|---|---|
| Chế độ cài đặt: | Trong một giá đỡ 19 inch | Đầu vào AC: | 200-277 / 346-480 Vac, ba pha, 50/60 Hz, Max. 20 A |
| Đầu vào DC1: | -40 Vdc đến -60 Vdc, Max. 200 A | Đầu vào năng lượng mặt trời: | <i>100 Vdc -430 Vdc, Max.</i> <b>100 Vdc -430 Vdc, Max.</b> <i>15Ax2</i> <b>15Ax2</b> |
| Điểm nổi bật: | Nguồn cung cấp cho chế độ công tắc nhúng 200A,Bộ nguồn cho chế độ công tắc nhúng 28kg,mô-đun cấp nguồn 312mm smps |
||

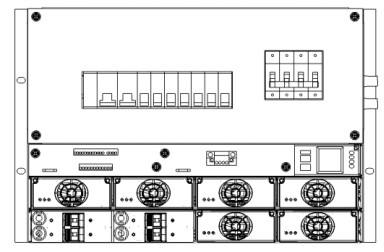

Nguồn cung cấp điện cho Chế độ chuyển mạch nhúng hiệu quả cao
Giới thiệu
TEP 200H1 / 48 là bộ phân phối DC được sử dụng cho các kịch bản kết hợp giữa năng lượng mặt trời / diesel / lưới điện.Nó chứa tối đa 4 phần của mô-đun HFSM, 2 phần của mô-đun năng lượng mặt trời, bộ điều khiển bảng phân phối nguồn DC SC501, v.v. Chức năng thu thập nhiều đầu vào điện năng từ năng lượng mặt trời, diesel và lưới, và chuyển đổi nó thành đầu ra DC cho các tải.
Đặc trưng
- Kỹ thuật PFC có tính năng hệ thống hiệu quả cao, tiết kiệm năng lượng và hệ số công suất lên đến 0,99
- Hỗ trợ trao đổi nóng cho các mô-đun HFSM, MPPT
- Có thể bật nguồn cưỡng bức bằng cách nhấn công tắc pin khi chỉ có pin hoạt động
- Phát hiện tín hiệu BLVD & LLVD và phát hiện tín hiệu ngắt kết nối vòng lặp tải và pin
- Tích hợp SPD để cung cấp khả năng bảo vệ đáng tin cậy cho nguồn DC, giám sát và các cổng giao tiếp
- Phát hiện tín hiệu hiện tại của pin, tải và các đầu vào năng lượng khác
- Giám sát và quản lý pin cho phép pin dự phòng được duy trì tốt
- Ưu tiên quản lý: pin năng lượng mặt trời ＞ hòa lưới ＞ DG
Các tình huống
- Hệ thống kết hợp năng lượng mặt trời / diesel / lưới điện
Đặc điểm kỹ thuật chung
| Hệ thống | Kích thước (W x D x H) | 483 mm x 400 mm x 312 mm |
| Trọng lượng | 28 kg | |
| Chế độ cài đặt | Trong một giá đỡ 19 inch | |
| Chế độ cáp | Từ trên cùng, bên phải và bên trái | |
| Chế độ bảo trì | Từ phía trước | |
| Đầu vào | Đầu vào AC | 200-277 / 346-480 Vac, ba pha, 50/60 Hz, Max.20 A |
| Đầu vào DC1 | -40 Vdc đến -60 Vdc, Max.200 A | |
| Đầu vào năng lượng mặt trời | 100 Vdc -430 Vdc, Max.15Ax2 | |
| Đầu ra | Vôn | -42 Vdc đến -58 Vdc (điển hình: -48 Vdc) |
| Dung tích | Bộ chỉnh lưu Max.200 A | |
| Năng lượng mặt trời Max.100A | ||
| Phân phối đầu ra | Chi nhánh pin | 2x200 Một cầu dao |
| Chi bộ LLVD | 2x80 A MCB, 2x63 A MCB | |
| Chi nhánh BLVD | 1x63 A MCB, 4x32 A MCB, 1x16 A MCB | |
| Bảo vệ chống sét lan truyền | Đầu vào AC | N / A |
| Đầu ra DC | 20kA (8/20 µs) | |
| Môi trường | Nhiệt độ hoạt động | -40 ºC đến +65 ºC (tải cần giảm xuống 80% ở +45 ºC đến +65 ºC, hệ thống có thể bắt đầu ở -40 ºC đến -33 ºC mà không bị hỏng) |
| Nhiệt độ bảo quản | -40 ºC đến +70 ºC | |
| Độ ẩm tương đối hoạt động | 5% đến 95% (không ngưng tụ) | |
| Độ cao | 0 đến 2000 m (1 ºC trên 200 m nhiệt độ giảm từ 2000 đến 4000 m) |
Ghi chú: MPPT: Theo dõi điểm điện tối đa;HFSM: Mô-đun chuyển đổi tần số cao
